一般情況下，從編碼器的光電檢測器件獲取的信號電平較低，波形也不規則，不能直接用于控制、信號處理和遠距離傳輸，所以在編碼器內還需要對信號進行放大、整形等處理。經過處理的輸出信號一般近似于正弦波或矩形波，因為矩形波輸出信號容易進行數字處理，所以在控制系統中應用比較廣泛。

       增量式光電編碼器的信號輸出有集電極開路輸出、電壓輸出、線驅動輸出和推挽式輸出等多種信號形式。

一、集電極開路輸出

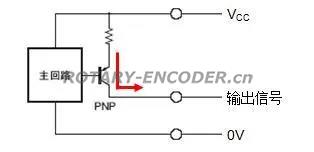

       集電極開路輸出是以輸出電路的晶體管發射極作為公共端，并且集電極懸空的輸出電路。根據使用的晶體管類型不同，可以分為NPN集電極開路輸出（也稱作漏型輸出，當邏輯 1 時輸出電壓為 0V，如圖1-1所示）和PNP集電極開路輸出（也稱作源型輸出，當邏輯 1 時，輸出電壓為電源電壓，如圖1-2所示）兩種形式。在編碼器供電電壓和信號接受裝置的電壓不一致的情況下可以使用這種類型的輸出電路。

       圖1-1

       圖1-2

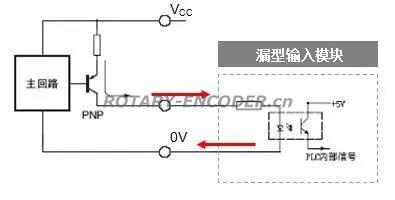

       對于PNP型的集電極開路輸出的編碼器信號，可以接入到漏型輸入的模塊中，具體的接線原理如圖1-3所示。

       注意：PNP型的集電極開路輸出的編碼器信號不能直接接入源型輸入的模塊中。

       圖1-3

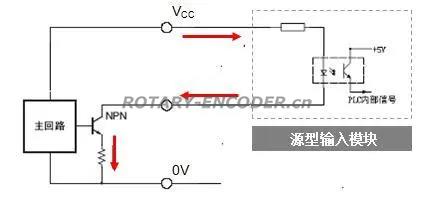

       對于NPN型的集電極開路輸出的編碼器信號，可以接入到源型輸入的模塊中，具體的接線原理如圖1-4所示。

       注意：NPN型的集電極開路輸出的編碼器信號不能直接接入漏型輸入的模塊中。

       圖1-4

二、電壓輸出型

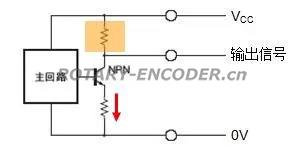

       電壓輸出是在集電極開路輸出電路的基礎上，在電源和集電極之間接了一個上拉電阻，這樣就使得集電極和電源之間能有了一個穩定的電壓狀態，如圖1-5。一般在編碼器供電電壓和信號接受裝置的電壓一致的情況下使用這種類型的輸出電路。

       圖1-5

三、推挽式輸出

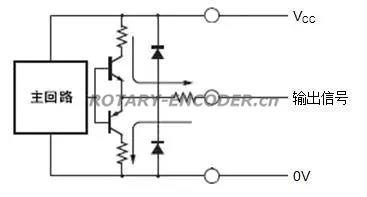

       推挽式輸出方式由兩個分別為 PNP 型和 NPN 型的三極管組成，如圖1-6所示。當其中一個三極管導通時，另外一個三極管則關斷，兩個輸出晶體管交互進行動作。

       這種輸出形式具有高輸入阻抗和低輸出阻抗，因此在低阻抗情況下它也可以提供大范圍的電源。由于輸入、輸出信號相位相同且頻率范圍寬，因此它還適用于長距離傳輸。

       推挽式輸出電路可以直接與 NPN 和 PNP 集電極開路輸入的電路連接，即可以接入源型或漏型輸入的模塊中。

       圖1-6

四、線驅動輸出

       如圖 1-7所示，線驅動輸出接口采用了專用的 IC 芯片，輸出信號符合RS-422 標準，以差分的形式輸出，因此線驅動輸出信號抗干擾能力更強，可以應用于高速、長距離數據傳輸?shù)膱龊?，同時還具有響應速度快和抗噪聲性能強的特點。
